※现有控制器集成方案

用户现有控制器。如威卡mensor品牌CPC系列、福禄克DHI品牌PPC系列、RUSKA品牌7000系列、GE PACE系列等。但是控制器无法独立检定变送器、无法同时多路检定、无法实现软件控制数据采集等。

DPC8800压力全自动校验系统是一个开放性的实验平台，可以同时把上述几种控制器同时集成在本系统中，实现多路测试、压力量程扩展、多通道电学测试、上位机全自动校验等功能。如果用户现有控制器无液压高压部分，也可以选择斯莱德DPC8808H液体高压控制器组成高压压力校准系统。这些功能可一次性完成，也可分阶段完成。

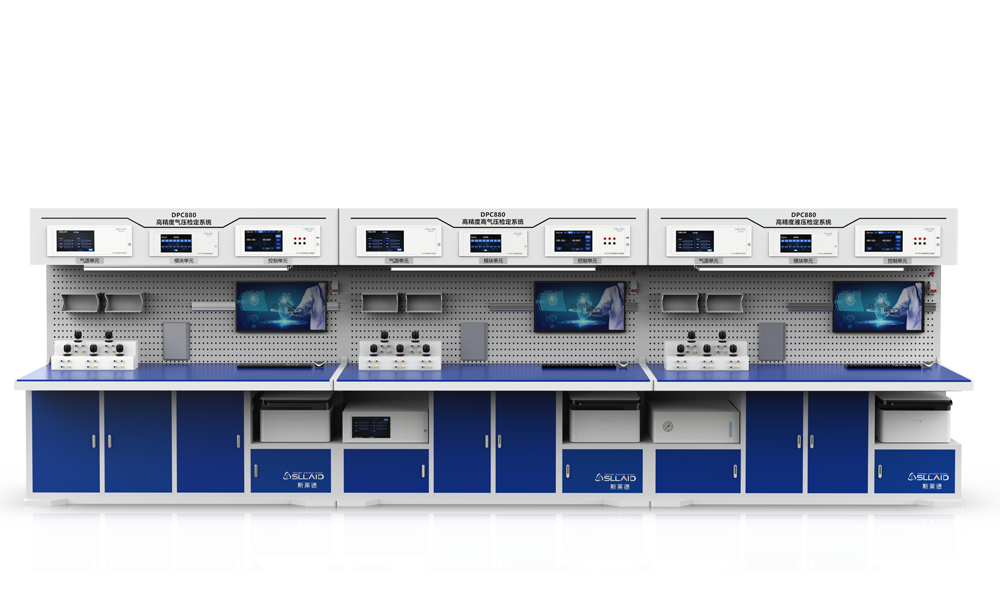

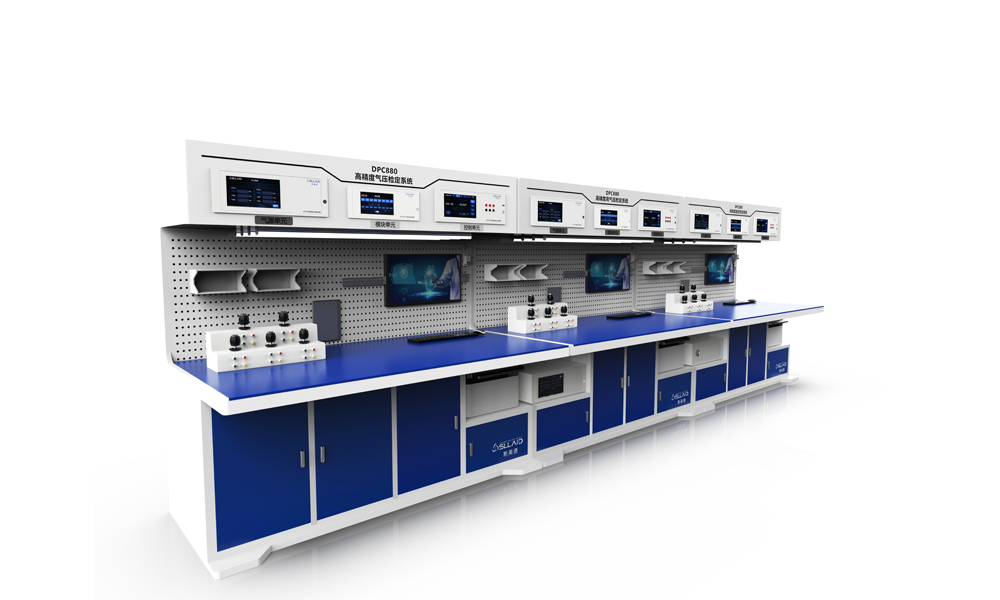

DPC8800压力全自动校验系统提供完整的测试机架平台，各仪器合理布局其中，系统集成不影响任何控制器的单独使用，需要外出使用控制器时，轻松即可取下。系统还提供移动校准小车，可用于移动放置仪器，移动校准。

应用范围

◆ 普通、精密指针压力表（表压、绝压、复合仪表）

◆ 压力变送器（标准/非标型）

◆ 压力传感器（高压、高精度；电压电流电阻频率信号）

◆ 压力控制器

◆ 数字压力计

◆ 压力开关

典型应用

◆ 计量院所、校准实验室

◆ 制造业内部计量实验室

◆ 电力能源计量实验室

◆ 压力变送器/传感器调校

◆ 研究院所高精度压力测试（核能、石化、航空、造船等）

◆ 特种仪表测试（腐蚀介质、洁净测试等）

性能特点

◆ 精度高：  最高达0.01%读数；0.02、0.05可选；

◆ 范围宽：  微压：±(100~1000~2500)Pa；

◆ 气压：(-0.1~7~21~40）MPa；

◆ 液压：(0~70~160~260)MPa；

◆ 速度块： 气压最快3秒、液压＜20秒，极速测试体验；

◆ 波动小：（0.001~0.005）%读数；

◆ 负载大：  高达1000cc，轻松应对多台被检同时检定；

◆ 模块形式：压力模块内置，可配多个，拆卸方便。量程自动切换；

◆ 可    靠：50年生产经验的mensor原装控制器，全球压力传感器的标杆；

◆ 稳    定：历经千万测试积累，筛选比小于1：10的严苛的测试，确保长期稳定；

◆ 自    动：Fast Cal软件集控制采集数据处理于一身，满足国家检定规程规范；

◆ 开    放：平台化设计，按压力范围设计成独立的一个个测试台体。单个台体可据需要配置精度、范围、功能、测试数量等，将各功能设备集成为一体化系统。根据实验室的布置，各个台体既可以组成形式一体化的平台，也可以单独放置

通用技术指标

如何配置一套全自动检定系统

1、根据被检表量程和精度选择压力控制器：如校验气压仪表配置一个气压控制器、校验液压仪表配置一个液压控制器;

2、根据被检表功能和数量选择测试控制器：如需检定变送器等。则配置一台DPC8808P和一台DPC8808HC，分别用于气压和液压变动器的电信号测试；

3、根据前两条配置相应的测试台PPS623气压测试台和PPS624液压测试台；

4、选择相应附件：如气瓶(SQD-40)或电动压力源（DPC860P+ APC950HP）、D4P电动真空泵等；

5、上位机配置根据需要配置笔记本或者台式机，配置Fast cal专用校准软件；

6、最后配置两台DPC8800G测试平台，整体集成上述功能模块，实现系统集成。

方案如下：（气压）
