系统特点
1. 精度高,可靠性好
DPC8800P采用先进的气压控制器作为控制核心,控制精度最高可达0.001%F.S,典型值也能达到0.003%F.S,该系列控制器技术成熟,性能极为稳定。
2. 速度快
压力仪表检定或校准要求多点测试,随着被检仪表精度的提高,检定点多达十多个,加上正反行程,两次测试,每只表需要几十个检定点。传统的活塞式压力计、手动或电动的压力泵每个检定点都要进行多次操作,检表95%的工作量和时间都是在不断的调整这些设备,使压力值稳定在检定点上。随着这些泵的劳损和泄露,稳定的时间越来越长,导致检定时间和操作强度迅速增加。繁重而机械的重复,往往使人容易疲劳和懈怠,出现读数、记录等过程中出现错误。
DPC8800P采用自动控压,检定单点的控制时可优于15秒,能减少传统压力泵或活塞90%的工作量、时间和操作强度。如果使用软件进行操作时,检定点的控制可以实现一键检定,最大程度的减少了操作的复杂性。
3. 自动化程度高
随着上位机软件的发展,本系统已经实现可以根据规程的要求,编制自动化的校准软件。实现对压力检定点的自动分配、自动运行、自动采集备件数据等工作。同时,硬件选型上我们采用带有通讯可控制功能的压力控制器,多路测试台也可以通过软件对单一通道进行开关操作。真正实现全自动化,除了安装接线外(多路测试台上自带电测接线端子,被检仪表只需在接线台上连接测试线缆即可)其他全部都可以通过软件来实现。
4. 空气介质
设备自动造压,无需外接气源,自动压缩空气,为压力控制器设备提供稳定、可靠的压力气源,使设备告别了气瓶,减少了成本,以及人员需更换气瓶的麻烦。
5. 量值溯源简单
压力量值溯源是压力控制器中的压力模块。可以方便的进行拆卸,作为单一的数字压力计进行检定溯源,也可以把控制器作为整体进行检定溯源;电学模块也是独立的可拆卸箱体,送检时只需手工即可完成拆卸,送检极为方便。

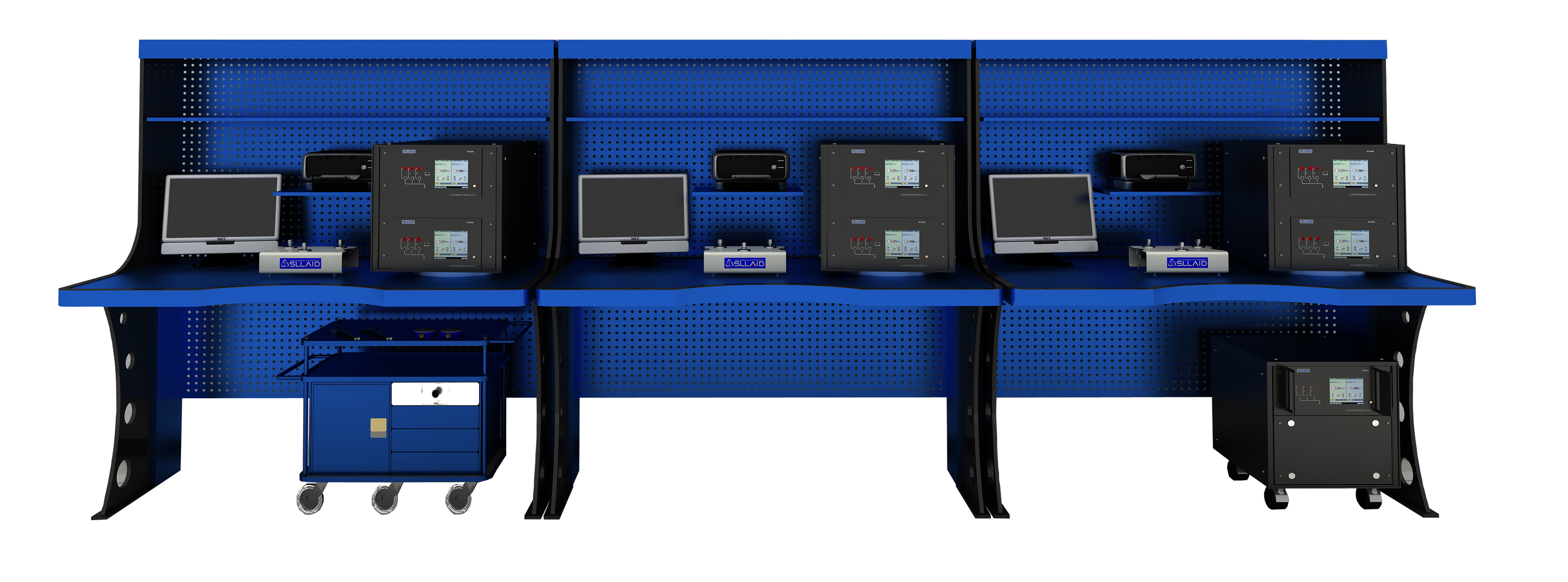

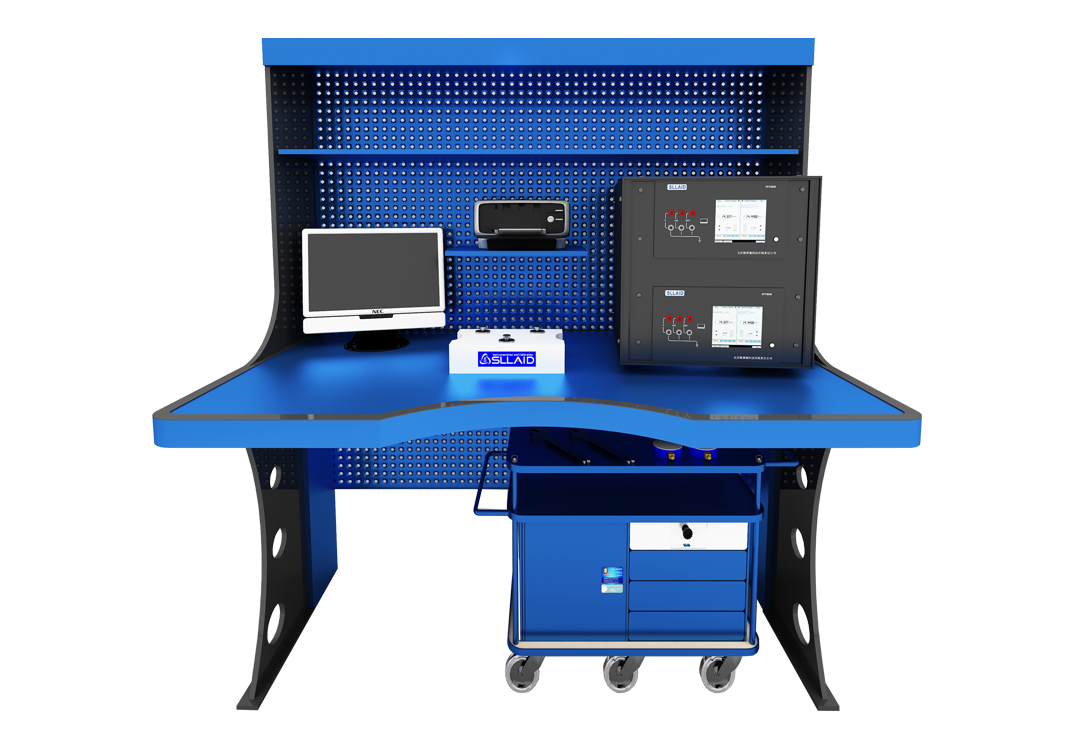

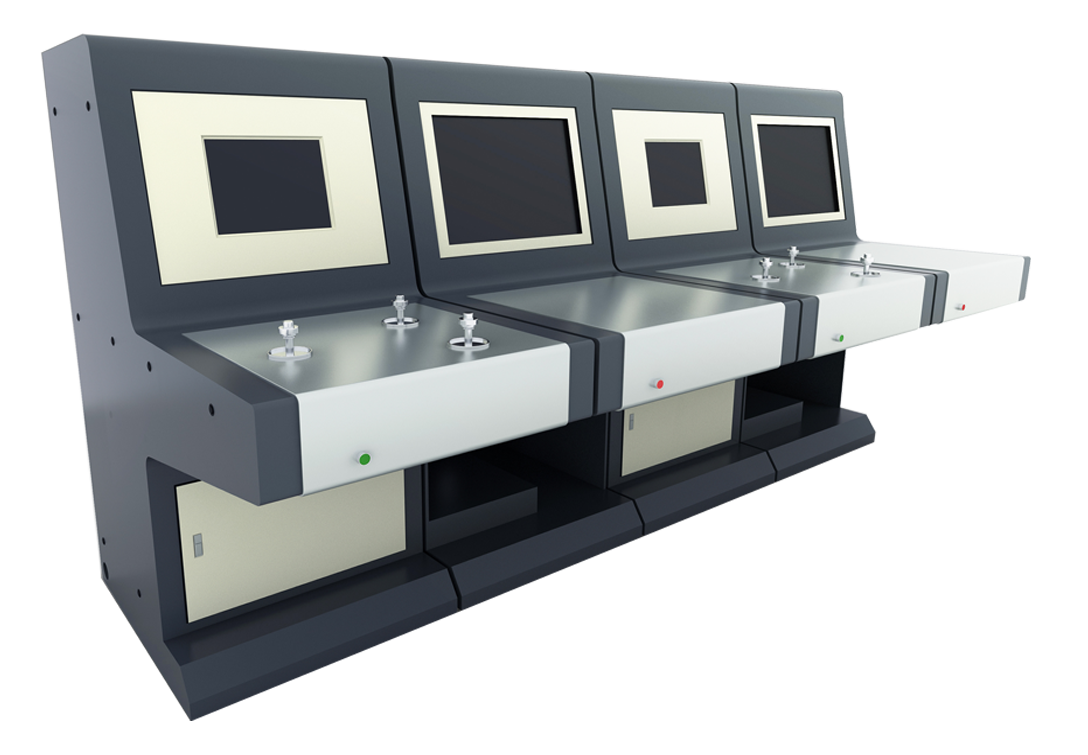

系统组成:
1. DPC8808P气体压力控制器
气压控制器DPC8808P:(-0.1~6)MPa ;(-0.1~25)MPa 0.02级,配置7吋彩色触摸显示屏,显示位数五位或六位,可根据需求自动切换,内置大气参考传感器,实现在表绝压之间切换;
输出口和进气口均配有气体体过滤器,过滤精度优于10μm,可有效延长压力控制器的使用年限;
气压控制器内置智能数字压力模块DPC821 (-100~160)kPa,(0~600)kPa,(0~2.5)MPa,(0~130)kPa abs 0.02级,四只模块;
控制器在控压过程中能够实现压力模块自动切换,极大的提高了工作效率,减少操作工作量,减少操作失误;
控制器自带电电源输出:DC24V输出:精度优于 1%,且最大带载能力不小于25 mA,
电测测量功能:电压(-30~30) V,分辨率优于等于0.1mV,精度优于±(0.008%RD+1.0mV),
毫伏测量(-300~300) mV,分辨率优于等于1μV,精度优于±(0.008%RD+10μV),
电流测量 (-30~30) mA,分辨率优于等于0.1μA,精度优于±(0.008%RD+1.0μA),
开关通断测量:支持由通到断或者由断到通两种状态;
气压控制器配置RS-232/485、USB、LAN、SCPI和WiFi适配器接口,可与其他仪器通讯,控制器通讯协议支持HART和Profibus PA通讯,从而形成系统集成方案;
压力单位可切换Pa, hPa, kPa, MPa, bar, mbar,
psi,mmH2O,mmHg等30种可选,完全满足对各类仪表的校验工作;
气压控制器的微调步长可以设置,在检定高精度仪表时可以设置的精细,实现精密控压;在检定普通精度的仪表时可以设置的粗略,实现快速检定。
气压控制器配合气体增压器使用,可以减少使用气瓶的麻烦,安全更高效,有效减少检验成本;
气压控制器配合多路输出台使用,既可以同时批量检定,标定压力仪表,大大提高工作效率,电测接线与输出台集成在一体,也避免接线多、乱的麻烦。并能满足同时检定5只压力变送器的功能;
气压控制器配合Fast-Cal自动检定软件,可以实现自动录入被检表信息,自动读数,自动记录被检数据,自动形成检验报告。整个工作台布局合理,人性化设计,方便操作,真正减轻检定工作量和难度。
2.DPC860P智能压力发生器
DPC860P智能气体发生器通过电动造压,压缩空气,为压力控制器提供稳定清洁的压力输出,减小使用气瓶的麻烦;或者为其他手动压力设备提供稳定、持续压力气源,减小检定人员的工作强度和疲劳感,大大提高工作效率。DPC860P智能气压发生器采用PLC控制技术,7吋触摸屏操作,只需设定好压力值,就可轻松、快速、持续的造压至设定的压力值,无需按钮和微调,简单大方、易操作。
DPC860P智能气体发生器造压速度快,从0压启动到7MPa稳定只需7分钟,可满足5只以上大直径压力表同时检定,压力范围可在(-0.098~7)MPa范围内可任选。满足真空、低压和中气压的工作需要。
智能化设计程序设计,在工作过程中遇到检定中断,设备自动保压,再次检定可直接供压工作。带一键泄压功能,在突发情况下也可通源头上切断压力供应,确保安全。
内置高压过滤器,自动隔离杂质,防止杂质堵塞管路。设备采用先进的静音设计,不超过45分贝,减小操作人员的疲劳感。内置压力保护预警装置,输入超压时可自动自动报警,保护设备和仪表安全。造型美观大方,单独使用或者与设备集成系统都方便。扩展口连接多样化,与各种压力设备连接方便,也可与市面多种压力设备配合使用,兼容性广。
3.PPS623气压综合测试台模块
气压综合测试台模块PPS623-5提供五个输出口,输出规格为M20X1.5内螺纹快速接头;同时提供五路电测接线端子(兼容2~4线制接线),最高耐压超过40MPa;
每个测试通道都配置截止阀,在测试过程中如果某一通道发生故障,上位机软件可自动对该通道进行切断,不影响其他通道继续进行测试。
同时每个输出口截止阀配有独立的手动开关,方便手动操作。测试台内置过滤器,具有自动排液装置,用于收集被检仪表内残留液体;
4.Fast-Cal自动校验软件
Fast-cal压力自动校验软件,计算机软件著作权证书号:2020SR1173111。可轻松实现进行压力测量仪器的校准,软件在校验过程中自动运行,会引导操作人员一步一步按照规程要求进行校验过程,避免漏点漏项等。在发生异常时会及时发出警示。
Fast-Cal自动校验软件集成整个系统,可直接与压力控制器、多路输出台通讯,可控制压力信号、电源信号、电测仪表扫描采集、可控制综合测试台对某一路或多路进行切断等。软件按照国家相关规程规范编制,满足一般压力表、真空表、压力真空表、精密压力表、压力变送器、压力传感器等检定要求,可同时对多达10路仪表进行测试。同时生成10份检定记录和证书。
Fast-cal压力自动校验软件支持多仪表同时校验,可以在视窗内同时打开多只被检仪表的检定界面,实现多只被检仪表同时校验,压力校验台在一次升降压过程中实现多只仪表的校验,同时出具多个检定记录和仪表证书,使工作效率提高数倍。证书模板实现自主定义,可以根据自身要求自行改变证书模板,并且软件支持证书自动电子签名功能,检定员、核验员、批准人的电子签名自动插入检定证书、检定记录;软件在校验过程中自动运行,并可随时查看检定数据的实时计算结果,软件具有被检仪表、标准仪表管理功能,支持多条件查询统计,支持检定计划管理、仪表周期检定提醒、送检单位管理等功能。该校验台的微调步长可以设置,在检定高精度仪表时可以设置的精细,实现精密控压。在检定普通精度的仪表时可以设置的粗略,实现快速检定。
遵循的标准规范
《SLDQB971-2017 北京斯莱德智能压力控制器企业标准》
《JJG1107-2015自动标准压力发生器》
《JB/T599-2005压力表校验器》
《JJG49-2013 弹性元件式精密压力表和真空表》
《JJG52-2013 弹性元件式一般压力表、压力真空表和真空表》
《 JJG882-2019 压力变送器》
《 JJG875-2019 数字压力计》
《 JJG544-2011 压力控制器》
《 JJG860-2015压力传感器(静态)》
